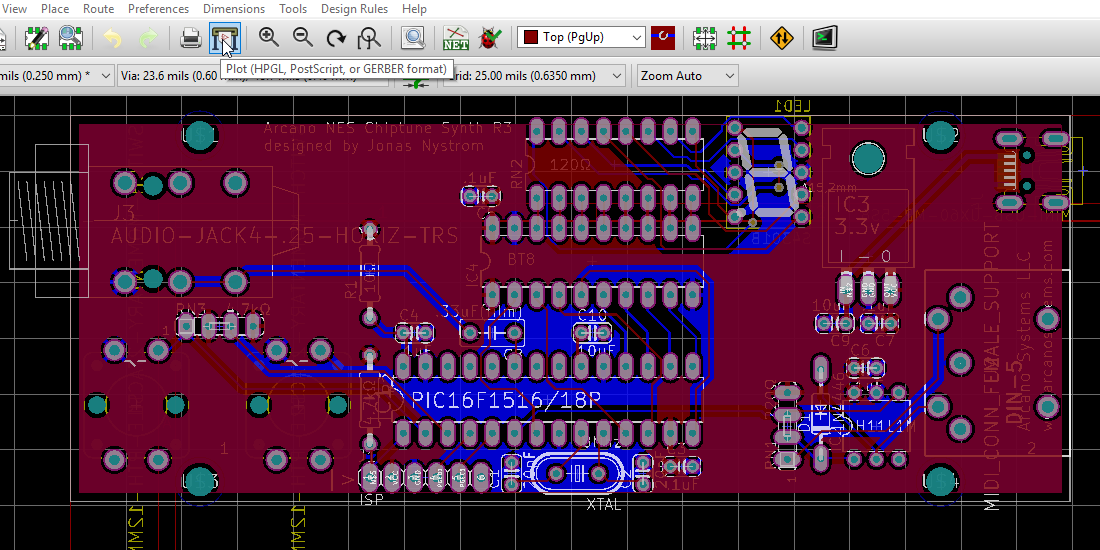

Cad is KiCad ann?Is bogearraí saor in aisce agus éasca le híoslódáil é KiCad a úsáidtear le haghaidh uathoibriú dearaidh (EDA) agus dearadh ríomhchuidithe (CAD). Agus an clár seo á úsáid agat, is féidir sceitsí deartha PCB a bhaint amach óna gciorcaid leictreacha. Laistigh de, tá uirlisí ann a cheadaíonn cruthú bille ábhar (BOM), saothar ealaíne, radharc 3D ar na comhpháirteanna PCB + agus comhaid Gerber. Is é cuspóir na ndoiciméad seo treoir a thabhairt do chliaint Bittele tríd an bpróiseas céim ar chéim chun na comhaid Gerber a ghiniúint ag úsáid KiCad. Ar an gcaoi chéanna, is féidir treoir a fháil anseo maidir le frídíní a onnmhairiú ag úsáid clár eile a úsáidtear go coitianta.Cad is comhaid Gerber ann?Is éard atá i gcomhaid Gerber ná saothar ealaíne na sraitheanna a úsáidfear chun an bord a thógáil nuair a bheidh sé déanta. Is iad na cineálacha comhaid chaighdeánacha tionscail a úsáidtear chun PCBanna a mhonarú agus a chóimeáil ná cineálacha comhaid frídíní. Dá bhrí sin, is furasta ár dtrealamh déantúsaíochta iad a aithint agus a phróiseáil.Comhaid Gerber a GhiniúintGlacann an treoir seo leis gur chríochnaigh tú do PCB a dhearadh laistigh de KiCad agus go bhfuil tú réidh chun na comhaid Gerber a onnmhairiú.1) Roghnaigh an cnaipe 'Breacadh' (suite in aice leis an deilbhín printéir).  Osclóidh sé seo fuinneog an phlota.  Taispeánann an íomhá thuas na sraitheanna éagsúla a úsáidtear sa tionscadal samplach seo. Go ginearálta, níl ach 10 shraith ag teastáil le haghaidh monaraithe agus cóimeála PCB (ní gá sraitheanna greamaigh le haghaidh monaraithe amháin):
 3) Faoi fhuinneog na dteachtaireachtaí taispeánfar cá bhfuil na comhaid druileála ginte anois. Cliceáil ar an gcnaipe gar chun filleadh ar an fhuinneog roimhe seo. Cliceáil ar 'Plot' (in aice le Generate Drill File). Ginfear na comhaid giobair do na sraitheanna (léirithe arís faoi fhuinneog na dteachtaireachtaí), ansin cliceáil ar 'Dún'. 4) A luaithe is a ghintear do chuid comhad gairdín, is féidir iad a athbhreithniú chun aon earráidí féideartha a ghabháil sula seoltar chugainn iad le haghaidh luachana monaraithe PCB. Fill ar an bpríomhfhuinneog tionscadail KiCad agus cliceáil ar an gcnaipe GerbView - breathnóir Gerber (féach an íomhá thíos):  5) Ar an bhfuinneog a thagann suas, cliceáil 'File'> 'Comhad Luchtaire Luchta'.  6) Roghnaigh gach ceann de na sraitheanna a thaispeántar agus cliceáil ar 'Oscailte'.  7) Ar an mbealach céanna, cliceáil ar 'File'> 'Luchtaigh EXCELLON Drill File'.  8) Roghnaigh an comhad (na) druileála agus cliceáil 'Oscailte'.  Fógra anseo go bhfuil dhá chomhad druileála cruthaithe. Seasann an chéad cheann do 'phoill druileáilte plátáilte' agus léiríonn an dara ceann na poill druil neamhphlátáilte. Beidh sé seo mar thoradh orainn 11 comhad a fheiceáil in ionad 10 gcomhad níos déanaí. 9) Nuair a iompórtáiltear do chuid sraitheanna go léir i GerbView, is féidir leat gach ceann de na seiceálacha deiridh a dhéanamh (is féidir breathnú ar gach ciseal ceann ar cheann agus mar sin de). Nuair atá tú sásta go bhfuil do dhearadh ceart, beidh tú réidh chun do bhoird a lua agus a ordú. 10) Téigh chuig an eolaire ar do ríomhaire áit a bhfuil cónaí ar do thionscadal KiCad. Roghnaigh agus zip na 11 chomhad seo a leanas:  Is féidir liosta a mhíníonn gach cineál comhaid a fheiceáil thíos:
|
