Tagraíonn Piecing do bhord PCB beag chun monaróirí a ligean go díreach isteach i bloc iomlán.
I. Cad chuige a gcaithfimid an bord do chur le chéile, sé sin, cad iad na buntáistí a bhaineann leis an mbord do chur le chéile?
1. Chun freastal ar riachtanais an táirgeachta. Tá roinnt boird PCB ró-bheag chun freastal ar riachtanais daingneáin, mar sin ní mór iad a chur le chéile le haghaidh táirgeadh.
2. Feabhas a chur ar shocrúchán SMT ar éifeachtúlacht táthú. Ní féidir ach le SMT amháin táthú PCBanna iolracha a chomhlánú.
3. Úsáid costais a fheabhsú. Tá roinnt boird PCB múnlaithe, is féidir leis an mbord úsáid níos éifeachtaí a bhaint as limistéar boird PCB chun dramhaíl a laghdú agus úsáid na gcostas a fheabhsú.
II. cad iad na bealaí éagsúla chun an bord a dhearadh le chéile?
1. V-CUT
Is é V-CUT an nasc idir an dá bhord chun sliotán a tharraingt, chomh fada agus an dá bhord le chéile, ag fágáil bearna beag eatarthu (go ginearálta 0.4mm), ach tá nasc an bhoird san áit seo. sách tanaí, éasca le briseadh, is gá an bord a chomhcheangal le himill an dá bhoird nuair a bhíonn sé litrithe.
Tá V-CUT díreach i gcoitinne, ní bheidh aon stua lúbthachta agus ailíniú casta eile, sa bhord litrithe chomh fada agus is féidir i líne dhíreach.

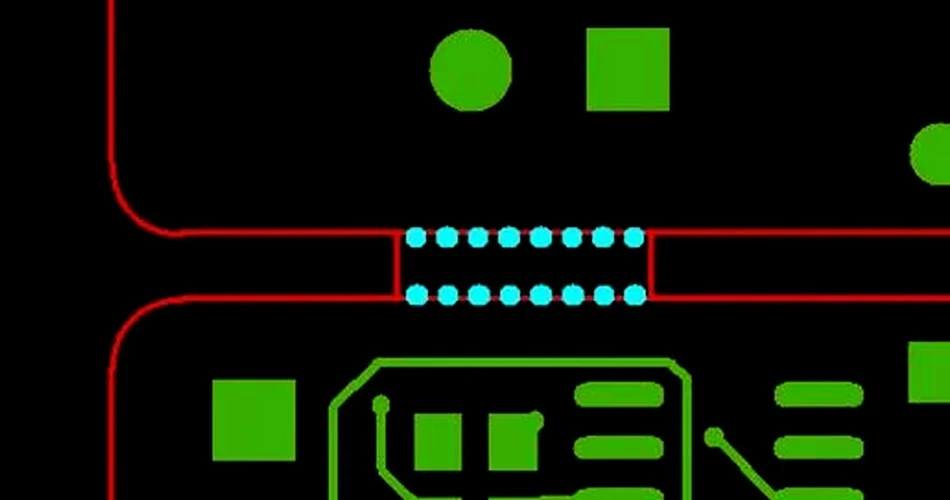

2. Poill stampa
Maidir le boird PCB neamhrialta, mar shampla babhta, ní féidir le V-CUT a dhéanamh, an uair seo is gá úsáid a bhaint as chun poill a stampáil chun an bord a nascadh, mar sin de ghnáth úsáidtear poill stampála níos mó ar an mbord múnlaithe.
Tá imill an dá bhoird ceangailte le píosa beag pláta, agus tá go leor poill bheaga ag an bpíosa beag pláta seo ag nasc an dá bhoird, agus mar sin tá sé éasca a bhriseadh. Tar éis briseadh, tá imeall an bhoird cosúil le imeall stampa postais, mar sin tugtar poll stampa ar an gcineál seo de splicing boird.
3. Stiall comhpháirteach log
Úsáidtear an stiall comhpháirteach log níos mó sa bhord le próiseas leath-poll, atá ceangailte trí úsáid a bhaint as bord an-chúng, beagán cosúil leis an bpoll stampála, is é an difríocht ná go bhfuil an chuid comhpháirteach den stiall comhpháirteach beagán níos cúinge, agus ann níl aon ró-pholl ar an dá thaobh.
Tá míbhuntáiste amháin ag baint leis an modh comhpháirteach log: tá bump an-soiléir nuair a bhíonn an bord briste. Tá bump ag an bpoll stampa freisin, ach níl sé chomh soiléir toisc go bhfuil sé scartha ag na overholes.
D'fhéadfadh go mbeadh roinnt daoine ag smaoineamh go bhfuil sé níos fearr an poll stampa a úsáid go díreach, cén fáth ar gá duit an stiall comhpháirteach log a úsáid? Tá sé seo mar gheall ar nuair a bhíonn modúil leath-phoill á ndéanamh timpeall, ní féidir an poll stampa agus V-CUT a úsáid, ach amháin tríd an stiall nasc log i gceithre choirnéal an mhodúil chun nascadh.
III. Cad é prionsabal na mbord le chéile?
D'fhonn an táirgeadh a éascú, coinnigh cruth cearnach an bhoird tar éis é a ghearradh oiread agus is féidir.
I mbeagán focal, ná lig go bhfuil an bhearna cóimheas fad agus leithead ró-mhór.
IV. Na riachtanais spásála.
1. don chomhpháirt is forimeallaí ó imeall an bhoird<3mm pcb="" must="" be="" added="" to="" the="" process="" edge,="" usually="" the="" longer="" side="" as="" the="" process="">
2. Ba cheart comhpháirteanna agus V-CUT a chur in áirithe idir > 0.5mm de spás chun gnáthoibriú an uirlis a chinntiú.
