Meaisín Tionóil SMT Ardluais
Meaisín Tionóil PCB
Tá an líne uathoibríoch SMT seo oiriúnach le haghaidh fréamhshamhla agus beag-mheán le praghas réasúnta.

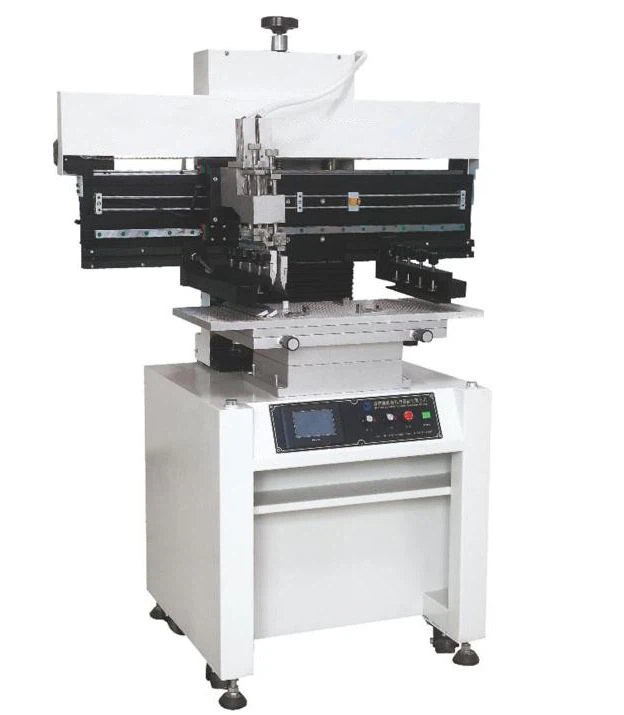

Céim 1. Printéir Stionsal Leath-uathoibríoch YS350
Mionsamhail | AN 350 |
Toisí | 850×720×1650mm |
Méid an Ardáin | 320×400mm |
Méid PCB | 250×350mm |
Méid Teimpléad | 550×680mm |
Luas priontála | 0~8000mm/nim |
Tiús PCB | {{0}}.2~2.0mm |
Raon Tiúnadh PCB | Tosaigh/Taobh móide 10mm |
Ardán airde | 180mm |
Atrialltacht | ±0.02mm |
Modh suite | Taobh amuigh/poll tagartha |
Soláthar leictreachas | 220V 50HZ/60HZ |
Meáchan | 300Kg |
Céim 2. Meaisín Pioc agus Áit NeoDen4
Is meaisín piocadh agus áit é NeoDen4 de sholúbthacht comhpháirteanna, solúbthacht PCB agus solúbthacht táirgthe. Tá sé feistithe le ceamaraí dé-CCD, ráillí carranna, friothálacha uathoibríocha leictreonacha agus 4 cinn socrúcháin, a d'fhéadfadh tacú le gléasadh suas 0201, BGA, QFN.
Sonraí teicniúla
Mionsamhail | NeoDen4 |
Stíl meaisín | Droichead aonair le 4 cloigeann |
Ailíniú | Fís Chéim |
Ráta Socrúcháin | Fís ar:5,000CPH |
Fís as | 10,000CPH (Optimum) |
Cumas Fothaire | Fothaire téip: 48 (ar fad 8mm) |
Fothaire creathadh: 5 | |
Fothaire tráidire: 45 | |
Raon Comhpháirte | Méid is lú: 0201 |
Méid is Mó | 32x32mm (Páirc 0.5mm) |
Airde Uasta | 5mm |
Rothlú | ±180 céim |
Cruinneas Socrúcháin | ±0.02mm |
Atrialltacht XY | ±0.02mm |
Toise an Bhoird | Uasmhéid:310 x 1,500mm |
Íosmhéid:350 x 400mm (Rogha) | |
| 140 x1,500mm(Rogha) | |
Príomhrialú | GUI |
Soláthar Leictreachais | 110V/220V |
Cumhacht | 180W |
Toisí Seachtracha (mm) | Méid an mheaisín:870(L)x680(W)x480(H) |
Méid pacála | 940(L)x740(W)x600(H) |
Meáchan | Meáchan Glan:60kg |
Meáchan comhlán:80kg |
Liosta gabhálais caighdeánach
1) Meaisín Pioc agus Áit NeoDen4: 1
2) Nozzle qty: 6
3) Tiomántán Flash 8G: 1
4) Corda Cumhachta(5M): 1
5) Cúrsa oiliúna físe: 1
6) Téip Ghreamaitheach Dhá Thaobh: 2
7) eochair Allen Set:5
8) Bosca Uirlis:1
9) Seastán sealbhóir ríl:1
10) Fothaire Chreathadh:1
11) Páirteanna Iarnróid:4
12) Lámhleabhar Úsáideora:1
Céim 3. SMT Conveyor J08
Mionsamhail | J08 |
Fad Conveyor | 0.8m |
Soláthar leictreachas | 220V |
Méid Pacáil | 870x720x240mm |
Meáchan comhlán | 49kg |
Céim 4. Oighinn Athshreabha T-5L
Mionsamhail | T-5L |
Comhpháirt Max Airde | 55mm |
Airde Caighdeánach Comhpháirt | 20mm |
Leithead Seoltóra | 300mm |
Criosanna Téimh | 5 |
Cumhacht Buaic | 7000W |
Méid Pacáil | 1900x700x1280mm |
Meáchan comhlán | 220kg |
Bharántas
Is é an tréimhse ráthaíochta ná 2 bhliain do NeoDen4 agus 1 bhliain do mheaisíní eile ón am a cheannach agus tacaíocht seirbhíse ar feadh an tsaoil chomh maith le soláthar praghas monarcha fadtéarmach.
Soláthróidh NeoDen Q/A ar líne agus tacaíocht fabhtcheartaithe agus seirbhís comhairle theicniúil.
Íocaíocht agus Seachadadh
1) Modh íocaíochta: PayPal, West Union, Cárta Creidmheasa, etc
2) Is é an modh seachadta réamhshocraithe trí TNT (doras go doras), ach amháin má tá ceanglas sonrach ón gcustaiméir.
3) Am seachadta: 3-7 lá oibre.
Fúinn
1. Is dearthóir gairmiúil agus monaróir meaisín piocadh agus áit deisce é NeoDen le 30 paitinn agus deimhniú CE.
2. 10 nGníomhaireacht san iomlán sa tSeapáin, san India, san Ísiltír, sa Chóiré Theas, san Iaráin, sa Tuirc, sa Bhrasaíl agus sa tSile, rud a chabhraíonn le seirbhís dhíreach agus cumarsáid níos fearr a sholáthar i gcríocha áitiúla.
3. Tá an fhoireann seirbhíse iar-díola comhdhéanta de 14 innealtóir gairmiúla, a chuidíonn le freagra a thabhairt ar cheisteanna agus fiosrúcháin na gcustaiméirí laistigh de 8 uair an chloig, réitigh ghairmiúla a sholáthar laistigh de 24 uair an chloig oibre agus laethanta saoire.
4. Úsáideann NeoDen pacáistiú onnmhairithe caighdeánach, is é sin an gcliathbhosca adhmaid athchúrsáilte, ní hamháin níos sábháilte san iompar ach freisin níos fearr i gcosaint an chomhshaoil.
Cáilíocht
Ó seoladh an 1ú glúin TM220A go dtí an 4ú glúin NeoDen4, tá go leor bualadh bos faighte ag ár n-innill ó chustaiméirí ar fud an domhain, seo roinnt físeáin aiseolais agus socrúcháin le haghaidh tagartha comhchineáil.
1.0603, SOT23, MSOP20:https://www.youtube.com/watch?v=Vdg1c-LzkRk
2.NeoDen4 ag tógáil SOM100:https://youtu.be/6-JrNvjJYMw
Ina theannta sin, tá deimhniú TUV NORD CE faoi úinéireacht NeoDen ó 2015, ceangailte na doiciméid le haghaidh do chomhthagairt.
Costas-éifeachtach
Tugtar tacaíocht fhorleathan do mheaisíní NeoDen PnP mar gheall ar a chruinneas ard, feidhmíocht chobhsaí, cáilíocht iontaofa le praghas réasúnta.
Ó fhréamhshamhail go táirgeadh.
Tá táirgí NeoDen deartha go háirithe do dhéantóirí tí, úinéirí nuathionscanta, taighdeoirí saotharlainne nó innealtóirí leictreonaice dóibh siúd ar mian leo fréamhshamhail a dhéanamh nó táirgeadh baisceanna beaga meánmhéide.
An raon comhpháirteanna: 0201, 0402, SOT, SOP, TQFP, BGA, QFN, etc.
Éasca a oibriú
Le ríomhaire ionsuite, níl uait ach monatóir & méarchlár chun an meaisín a thaispeáint agus a rialú.
A. Gin comhad comhordanáidí ó bhogearraí dearaidh PCB (AD, Eagle, KiCad, Upverter, srl).
B. Mura bhfuil leagan amach PCB agat, is féidir leat comhad oibre a ríomhchlárú go héasca le cabhair ón gcóras fís.
Tacaíocht ghairmiúil agus éifeachtach
Tá foireann iar-díolacháin ghairmiúil agus taithí ag NeoDen, a luaithe a tharlaíonn aon fhadhb, déanfaidh ár n-innealtóir iarracht is fearr chun réiteach a sholáthar trí ríomhphost / skype / glaoch i mbeagán ama lá oibre nó laethanta saoire.
